氮化鋁陶瓷基板加工技術的瓶頸：超精密加工技術的挑戰與突破
一、氮化鋁陶瓷基板加工技術的現狀
氮化鋁陶瓷基板具有高熱穩定性、高絕緣性、高硬度等優點，是製造高性能電子器件的理想材料。然而，由於其硬度高、脆性大等特點，傳統的加工方法難以滿足其加工精度和表麵質量的要求。因此，超精密加工技術成為氮化鋁陶瓷基板加工的關鍵。
二、超精密加工技術的挑戰
材料特性帶來的挑戰：氮化鋁陶瓷的高硬度、高脆性使得在加工過程中容易出現崩邊、裂紋等缺陷，嚴重影響了產品的質量和可靠性。
加工精度和表麵質量的要求：隨著科技的發展，對氮化鋁陶瓷基板的加工精度和表麵質量的要求越來越高。如何在保證加工效率的同時，提高加工精度和表麵質量，是超精密加工技術麵臨的重要挑戰。
加工設備和技術的限製：目前，超精密加工技術在設備、工藝等方麵還存在一定的限製，如設備精度不高、工藝複雜等，製約了氮化鋁陶瓷基板加工技術的發展。
三、突破方向及未來展望
研發新型超精密加工設備：通過改進設備結構、提高設備精度等措施，研發出更加適用於氮化鋁陶瓷基板加工的超精密加工設備。
優化加工工藝：針對氮化鋁陶瓷的特性，研究並優化加工工藝，減少加工過程中的缺陷產生，提高加工效率和產品質量。
探索新的加工方法：除了傳統的超精密加工方法外，還可以探索新的加工方法，如激光加工、離子束加工等，為氮化鋁陶瓷基板的加工提供更多可能性。
隨著科技的不斷進步和創新，相信未來氮化鋁陶瓷基板的超精密加工技術將取得更大的突破和發展。通過不斷攻克技術難題、優化加工工藝和設備，我們有望為電子、通信、航空航天等領域提供更加高性能、高質量的氮化鋁陶瓷基板產品，推動相關產業的快速發展。同時，這也將為我們帶來更多關於材料科學、加工技術等方麵的啟示和思考，推動整個科技領域的不斷創新和進步。
氮化鋁陶瓷基板加工技術的瓶頸：超精密加工技術
氮化鋁陶瓷具有導熱效率高、力學性能好、耐腐蝕、電性能優、可焊接等特點，是理想的大規模集成電路散熱基板和封裝材料。根據360 research reports數據預測，到2026年，全球AlN陶瓷基板市場規模預計將從2020年的6100萬美元達到1.073億美元，2021-2026年的複合年增長率為9.8%，應用市場前景廣闊。
在電子封裝應用中，氮化鋁陶瓷基片的輕量化和超光滑表麵能夠減小體積，能降低內阻，有利於芯片的散熱。通常要求其表麵超光滑，表麵粗糙度Ra≤8 nm，損傷深度達到納米級別；在集成電路芯片應用中，氮化鋁陶瓷基片經過拋光後的表麵精度需要滿足RMS<2 nm。而氮化鋁陶瓷的高硬度、高脆性和低斷裂韌性，使之在加工過程中容易產生表麵缺陷和亞表麵損傷。如何獲得高質量的平坦化加工表麵，提高加工效率，減少加工中出現的缺陷和損傷，一直都是超精密加工領域的研究熱點。

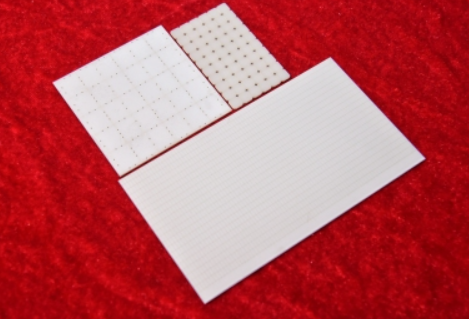

福建華清電子的氮化鋁陶瓷產品
目前，為了獲得表麵質量較高的氮化鋁陶瓷基板，主要采用化學機械拋光、磁流變拋光、ELID磨削、激光加工、等離子輔助拋光以及複合拋光等超精密加工方法。
